Связи облицовочного кирпича: виды, шаг установки и схемы крепления

При устройстве фасада из лицевого кирпича наружный слой кладки не выполняет несущих функций. Он отвечает за защиту конструкции от внешних воздействий, формирует внешний облик здания. При этом облицовка должна быть надежно связана с основанием, иначе она не сможет сохранять устойчивость в процессе эксплуатации.

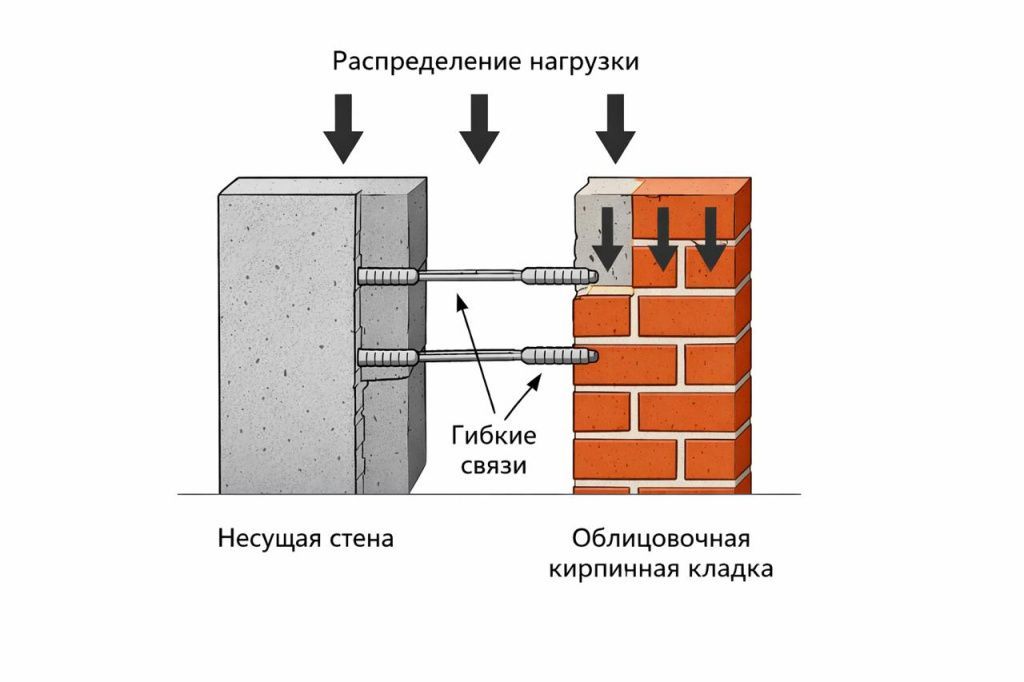

Для соединения наружной кладки с несущими стенами применяются гибкие связи. Эти элементы обеспечивают совместную работу конструкции, передают нагрузки от облицовки на основание, позволяют сохранять геометрию фасада.

Основные функции связей:

• фиксация облицовки относительно несущей стены;

• предотвращение смещения кирпичной кладки;

• передача ветровых и эксплуатационных нагрузок;

• обеспечение устойчивости фасадной системы.

При отсутствии надежного крепления или при ошибках монтажа со временем появляются дефекты: трещины в кладке, расслоение облицовки, локальные смещения отдельных участков. В отдельных случаях возможно частичное разрушение фасада.

Такие проблемы чаще всего возникают при нарушении технологии либо при попытке сократить количество крепежа. Поэтому грамотный подбор связей и корректная схема их размещения являются обязательным условием долговечного фасада.

Виды связей для облицовочного кирпича

В современной практике применяется несколько типов крепежных элементов, предназначенных для соединения наружной кладки с несущей стеной. Они различаются по материалу, долговечности, устойчивости к коррозии и теплотехническим характеристикам.

Ключевая задача таких элементов — надежно фиксировать облицовку, обеспечивая передачу нагрузок на основание и стабильную работу всей фасадной конструкции.

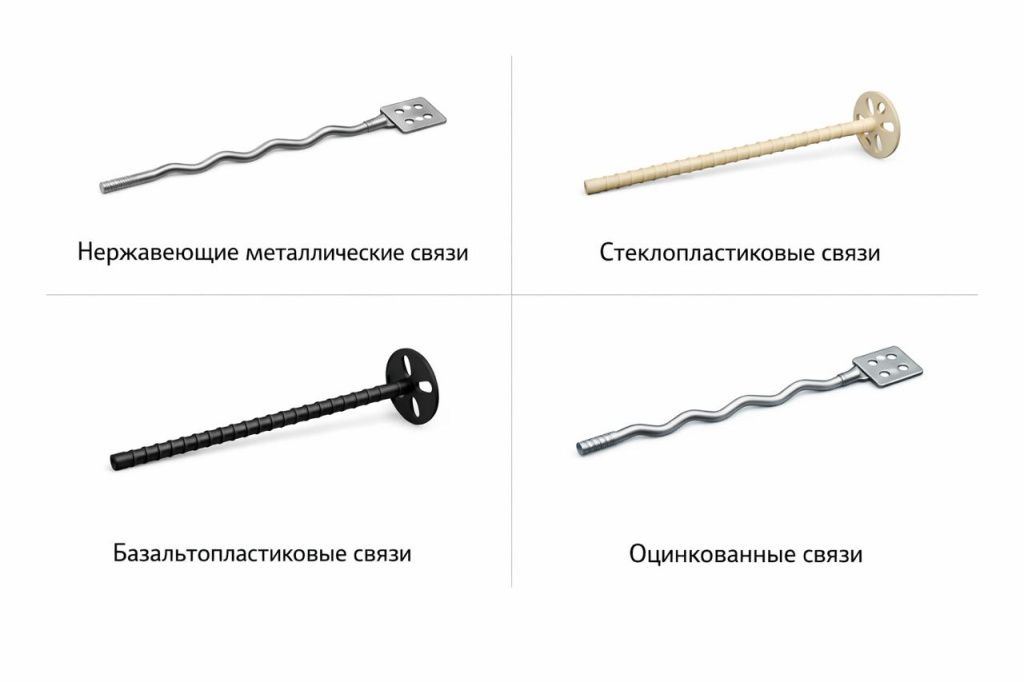

Наиболее распространены следующие виды связей.

Металлические гибкие элементы из нержавеющей стали

Один из самых надежных вариантов. Отличаются высокой прочностью на растяжение и изгиб, устойчивы к влаге и перепадам температур.

Применяются:

• в кирпичных и монолитных основаниях;

• на фасадах с повышенной нагрузкой;

• в проектах с длительным сроком эксплуатации.

Нержавеющая сталь практически не подвержена коррозии, что делает такие связи стабильным решением на длительный срок.

Стеклопластиковые (композитные) элементы

Композитные стержни с низкой теплопроводностью. За счет этого они практически не формируют мостиков холода, что особенно важно в многослойных стенах.

Особенности:

• устойчивость к агрессивной среде;

• стабильность при температурных колебаниях;

• малый вес.

Чаще всего применяются при устройстве фасадов с утеплением и вентиляционным зазором.

Базальтопластиковые связи

Более прочный вариант композитных решений. Изготавливаются из базальтового волокна, обладают высокой механической стойкостью при сохранении низкой теплопроводности.

Рекомендуются:

• для газобетонных оснований;

• в системах с утеплителем;

• при повышенной влажности.

Такие элементы не подвержены коррозии, хорошо работают в сложных условиях эксплуатации.

Оцинкованные элементы

Ранее широко использовались в строительстве благодаря доступной стоимости. Представляют собой стальные стержни с защитным покрытием.

Основной недостаток — риск повреждения цинкового слоя. При его нарушении начинается коррозия, что со временем снижает прочность крепления.

В современных проектах применяются ограниченно.

Сравнение основных типов связей

Выбор конкретного типа зависит от конструкции стены, наличия утеплителя и условий эксплуатации. Грамотно подобранные связи обеспечивают устойчивость кладки, равномерное распределение нагрузок, длительный срок службы фасада.

Технические требования к связям

Надежность фасада во многом определяется качеством крепежных элементов и правильностью их установки. Гибкие связи должны соответствовать действующим нормативам, обеспечивать стабильную работу кладки в течение всего срока эксплуатации.

Основные требования к материалам и способам крепления регламентируются следующими документами:

• СП 15.13330 — каменные и армокаменные конструкции;

• СП 70.13330 — несущие и ограждающие системы;

• ГОСТ на крепежные элементы, применяемые при кладке.

Эти нормативы задают ключевые параметры: прочность на вырыв, устойчивость к коррозии, допустимые нагрузки, а также требования к монтажу.

При проектировании обязательно учитывается тип основания. От этого напрямую зависит способ фиксации.

• Кирпичное основание — элементы закладываются в горизонтальные швы кладки.

• Монолитный бетон — крепление выполняется через анкеры с заданной глубиной установки.

• Газобетон — требуется специальный подход из-за пористой структуры материала и сниженной прочности на вырыв. В таких случаях применяются удлиненные элементы или специализированные анкеры с увеличенной зоной фиксации.

В многослойных стенах с утеплителем связи проходят через теплоизоляционный слой. При этом важно:

• не деформировать утеплитель;

• обеспечить плотное прилегание к основанию;

• сохранить вентиляционный зазор между кладкой и теплоизоляцией (обычно 30–40 мм).

Правильно подобранный и установленный крепеж должен не только удерживать наружный слой, но и компенсировать температурные деформации, возникающие при эксплуатации.

Соблюдение нормативных требований позволяет обеспечить стабильную геометрию фасада, предотвратить появление трещин, продлить срок службы всей конструкции.

Шаг установки связей облицовочного кирпича

Количество крепежных элементов определяется на стадии проектирования. От плотности их размещения зависит устойчивость кладки и способность фасада воспринимать эксплуатационные нагрузки.

На практике чаще всего применяется следующая схема:

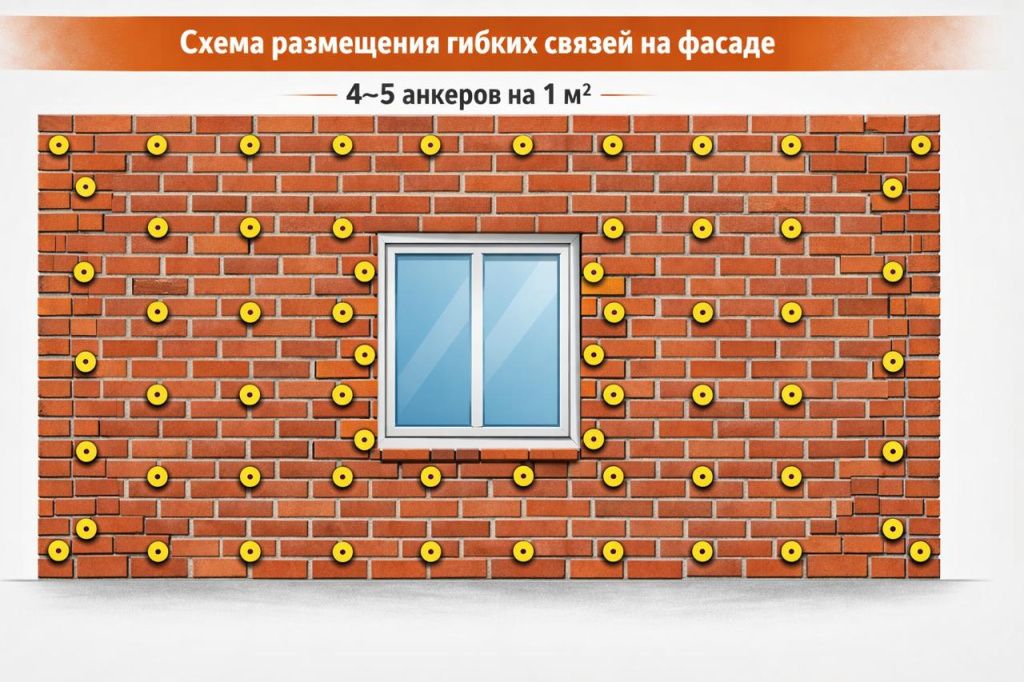

• 4–5 связей на 1 м² поверхности;

• уменьшение шага в зоне оконных и дверных проемов;

• дополнительное усиление в углах здания;

• равномерное распределение по всей плоскости стены.

Такое расположение обеспечивает корректную передачу нагрузки на несущую конструкцию, снижает риск локальных деформаций.

Для примера: при площади фасада 100 м² требуется порядка 400–500 элементов. В нагруженных зонах их количество увеличивают.

При расчете учитываются основные факторы:

• высота здания;

• ветровые нагрузки;

• тип основания;

• наличие утеплителя.

Если основание выполнено из газобетона, шаг обычно уменьшают, так как материал имеет меньшую прочность на вырыв.

Распространенная ошибка — размещение крепежа по вертикальным линиям. Такая схема создает зоны концентрации нагрузок. Правильное решение — шахматное расположение, при котором усилия распределяются равномерно.

Грамотный расчет и соблюдение шага установки позволяют повысить устойчивость фасада и снизить вероятность появления трещин в кладке.

Схемы крепления облицовочного кирпича к несущей стене

Выбор схемы крепления определяется типом основания, наличием утеплителя и общей конструкцией стены. Задача связей — обеспечить надежное соединение наружной кладки с несущей частью здания, чтобы вся система работала как единое целое.

Крепеж должен воспринимать нагрузку от кладки, компенсировать температурные деформации и выдерживать ветровые воздействия.

Схема для газобетона

Газобетон отличается невысокой плотностью, поэтому стандартные металлические анкеры обеспечивают ограниченную несущую способность. В таких условиях применяются композитные элементы увеличенной длины в сочетании со специальными крепежными узлами.

Фиксация выполняется через дюбель или анкер, рассчитанный на работу в пористом материале. Свободный конец стержня заводится в горизонтальный шов кладки.

Такая схема позволяет равномерно передавать нагрузку, снижает риск вырыва крепежа из основания.

Схема для монолитной стены

Монолитный бетон обладает высокой прочностью, поэтому требования к фиксации менее жесткие. Связи устанавливаются через анкеры или закладные элементы.

Монтаж выполняется в заранее подготовленные отверстия с контролем глубины установки. После фиксации стержень заводится в шов кладки.

Данная схема обеспечивает устойчивость фасада даже при значительной высоте здания и повышенных нагрузках.

Схема с утеплителем и вентиляционным зазором

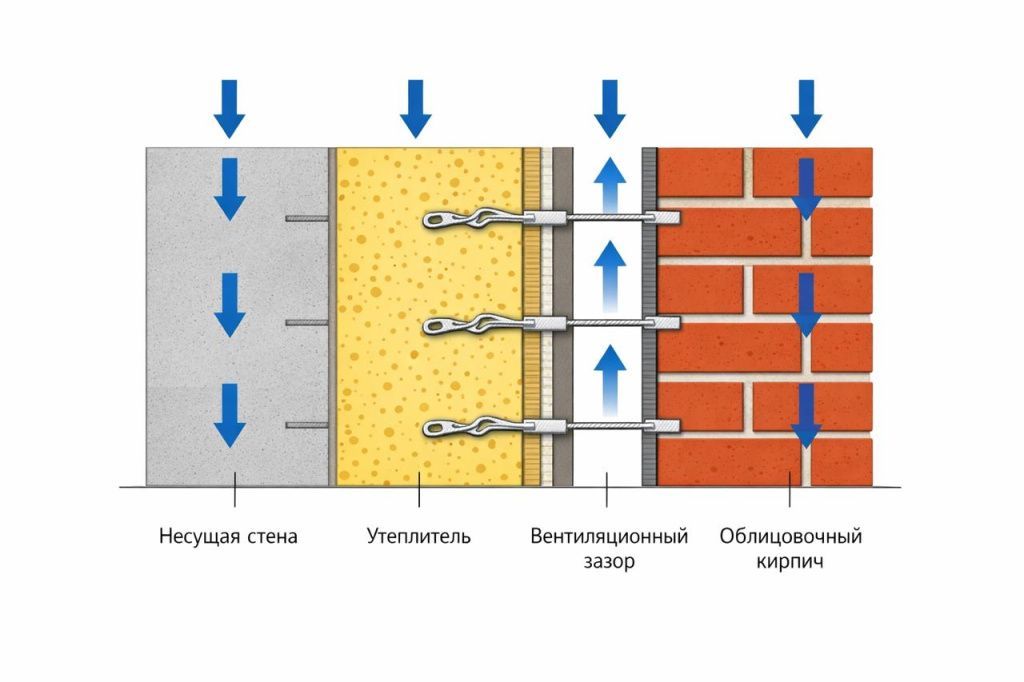

В многослойных конструкциях применяется система: несущая стена, теплоизоляция, воздушный зазор, наружная кладка.

Связи проходят через слой утеплителя и фиксируются в основании. Для этого используются элементы увеличенной длины с учетом толщины теплоизоляции.

Ключевое условие — сохранение вентиляционного зазора, обычно 30–40 мм. Он необходим для удаления влаги и предотвращения образования конденсата внутри конструкции.

Также важно обеспечить плотное прилегание утеплителя к основанию без деформации при установке крепежа.

Правильно выбранная схема крепления обеспечивает стабильность фасада, равномерное распределение нагрузок и длительный срок службы всей конструкции.

Технология монтажа гибких связей

Установка гибких связей выполняется параллельно кладке фасада. От соблюдения технологии зависит надежность крепления и стабильность всей конструкции.

Работы выполняются последовательно.

На первом этапе подготавливается основание. Поверхность очищают от пыли, остатков раствора и загрязнений. При необходимости выполняется разметка точек установки с учетом проектного шага.

Далее производится монтаж крепежных элементов.

Способ фиксации зависит от материала основания:

• в кирпичных стенах элементы закладываются в горизонтальные швы;

• в монолитных конструкциях и газобетоне применяются анкеры или специальные дюбели.

После фиксации стержень проходит через теплоизоляционный слой (при его наличии). Важно обеспечить плотное прилегание утеплителя без зазоров и смещений.

Свободный конец связи заводится в шов кладки. Это формирует жесткое соединение наружного слоя с несущей стеной, обеспечивает корректную передачу нагрузок.

Основные требования к монтажу

• соблюдение расчетного шага установки;

• шахматное расположение элементов;

• контроль глубины анкеровки;

• применение крепежа, соответствующего типу основания.

Точность на каждом этапе определяет устойчивость фасада и срок его службы.

Читайте также:

Утепление стен под облицовочный кирпич: схема, выбор материала и ошибки

Типовые ошибки при установке связей

Даже качественный крепеж не компенсирует нарушения технологии. Ошибки на этапе монтажа приводят к снижению прочности и появлению дефектов.

Наиболее распространенные:

• недостаточное количество элементов: редкое расположение не обеспечивает равномерное распределение нагрузки;

• ошибки анкеровки: недостаточная глубина фиксации снижает несущую способность соединения;

• линейное расположение крепежа: установка по вертикали приводит к концентрации нагрузок;

• нарушение работы с утеплителем: деформация теплоизоляции или отсутствие плотного прилегания;

• неподходящий материал крепежа: использование элементов без антикоррозионной защиты снижает срок службы.

Такие нарушения могут привести к появлению трещин, смещению кладки и локальным разрушениям фасада.

Гибкие связи являются ключевым элементом фасадной системы. Они обеспечивают передачу нагрузки, фиксируют наружную кладку, позволяют конструкции работать как единое целое.

Надежность фасада определяется тремя факторами:

• правильный выбор типа связей;

• корректная схема размещения;

• соблюдение технологии монтажа.

Особое значение имеет учет основания — кирпич, монолитный бетон или газобетон требуют разных решений.

При выборе крепежных элементов необходимо учитывать материал, устойчивость к коррозии и совместимость с конструкцией стены.
